절대 압력 센서란 무엇입니까?

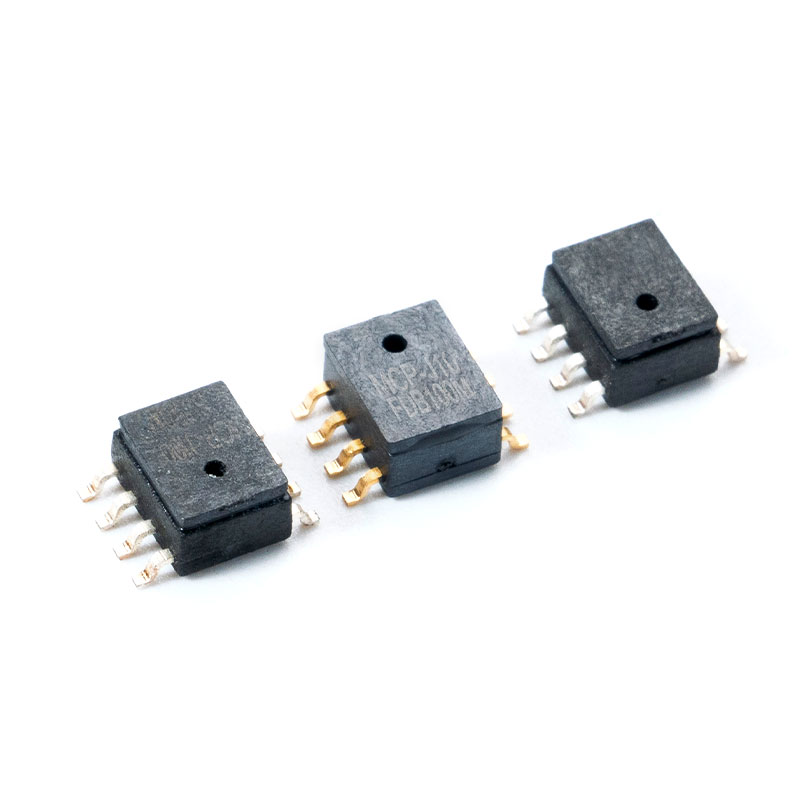

안 절대압 센서 대기압이나 기타 기준 압력이 아닌 완벽한 진공(0 Pa)을 기준으로 압력을 측정하는 변환기입니다. 이는 게이지 또는 차동 센서와 근본적으로 다르며, 대기 변동으로 인해 허용할 수 없는 측정 오류가 발생하는 응용 분야에 특히 적합합니다. 항공우주 고도계부터 산업용 HVAC 시스템까지, 절대 압력 센서 정밀 측정 엔지니어링의 초석입니다.

이 가이드는 작동 원리 및 비교 데이터부터 애플리케이션별 선택 기준 및 저비용 구현 옵션에 이르기까지 엔지니어, 조달 전문가 및 시스템 통합자가 알아야 할 모든 내용을 다룹니다.

1. 절대 압력 센서는 어떻게 작동합니까?

1.1 핵심 작동 원리

안 절대압 센서 거의 완벽한 진공(일반적으로 <10⁻³ Pa)으로 비워진 밀봉된 기준 챔버가 포함되어 있습니다. 일반적으로 실리콘, 스테인리스 스틸 또는 세라믹으로 제작되는 감지 다이어프램은 한쪽에 가해지는 공정 압력에 따라 방향이 바뀐다. 이러한 기계적 편향은 다음과 같은 여러 변환 방법 중 하나를 사용하여 전기 신호로 변환됩니다.

• 압저항 : 다이어프램의 스트레인 게이지는 편향에 비례하여 저항을 변경합니다. 높은 감도와 저렴한 비용으로 인해 MEMS 기반 센서에서 가장 일반적입니다.
• 용량 성 : 편향은 다이어프램과 고정 전극 사이의 정전 용량을 변경합니다. 탁월한 장기 안정성과 낮은 온도 드리프트를 제공합니다.
• 압전 : 동적 압력 하에서 전하를 생성합니다. 정압이 아닌 빠른 과도 측정에 가장 적합합니다.
• 공명 : 압력은 진동 요소의 공진 주파수를 변경합니다. 정확도는 높지만 비용이 더 높습니다.

그런 다음 출력은 온도 보상, 제로 오프셋 수정 및 신호 증폭을 제공하는 온보드 ASIC 회로를 통해 조정되어 교정된 아날로그(0~5V, 4~20mA) 또는 디지털(I²C, SPI) 출력을 생성합니다.

1.2 절대값 vs 게이지 vs 미분 — 주요 차이점

올바른 시스템 설계를 위해서는 센서 유형 간의 차이점을 이해하는 것이 중요합니다. 게이지 센서는 주변 대기와 관련된 압력을 측정하고 차동 센서는 두 가지 프로세스 압력을 비교하는 반면, 절대압 센서 vs gauge pressure sensor 비교를 통해 다양한 고도 또는 다양한 기후 환경에서 측정 정확도에 영향을 미치는 근본적인 기준점 차이가 드러납니다.

1.3 진공 기준이 중요한 이유

밀봉된 진공 기준 챔버는 절대 측정을 가능하게 합니다. 대기에 개방된 벤트 포트를 사용하는 게이지 센서와는 달리, 절대압 센서 기압 표류, 고도 변화 및 계절별 대기 변화에 영향을 받지 않습니다. 이는 고도에서 1hPa의 압력 오류가 최대 8.5m의 고도 오류로 변환될 수 있는 항공 고도계와 같은 응용 분야에서는 협상할 수 없습니다. 이는 통제된 영공에서 중요한 안전 여유입니다.

의료용 인공호흡기 및 주입 펌프에서 절대압 측정은 약물 전달 및 호흡 지원이 병원의 높이나 이송 중 주변 압력의 변화에 ​​영향을 받지 않도록 보장합니다.

2. 절대 압력 센서와 게이지 압력 센서 - 심층 비교

2.1 제품별 사양 비교

평가할 때 절대압 센서 vs gauge pressure sensor , 엔지니어는 기준점뿐만 아니라 주요 계측 매개변수 전반에 걸쳐 각 유형이 어떻게 작동하는지 고려해야 합니다. 아래 표에는 0~10bar 범위의 유사한 MEMS 기반 장치에 대한 일반적인 데이터시트 사양이 요약되어 있습니다.

2.2 절대 오버 게이지를 선택하는 경우

선택하세요 절대압 센서 언제:

• 이 애플리케이션은 다양한 고도 또는 기압이 다른 위치(예: 모바일 장비, 항공기, 드론)에서 작동합니다.
• 의료 및 항공우주 인증에서 흔히 발생하는 규정 준수를 위해서는 절대 표준(SI 단위: 파스칼)에 대한 측정 추적성이 필요합니다.
• 진공 모니터링 또는 대기압 이하 공정 제어가 필요합니다(예: 반도체 제조, 동결 건조).
• 장기 데이터 로깅에는 매일의 날씨 변화에 영향을 받지 않는 안정적이고 드리프트 없는 기준선이 필요합니다.

게이지 센서는 대기에 대한 상대 압력이 관련 공학적 양(예: 타이어 팽창, 보일러 압력)인 폐쇄 루프 유압 및 공압 시스템에서 여전히 선호되는 선택입니다.

2.3 일반적인 오해

• 오해: "절대 센서는 주변에서 0을 읽습니다." — 그렇지 않습니다. 해수면에서 절대 센서는 ~101.325kPa를 읽습니다. 게이지 센서만 주변에서 0을 읽습니다.
• 오해: "절대 센서는 항상 더 정확합니다." — 정확도는 기준 유형이 아닌 설계 및 교정에 따라 달라집니다. 게이지 센서는 상대 측정에 대해 동일하거나 더 나은 정확도를 달성할 수 있습니다.
• 오해: "대기압을 추가하면 게이지 센서를 절대 센서로 변환할 수 있습니다." — 이는 대기압이 알려져 있고 안정적인 경우에만 작동하며, 이는 모바일 또는 고고도 응용 분야의 목적을 무효화합니다.

3. 산업별 주요 애플리케이션

3.1 고도계 응용 분야를 위한 절대 압력 센서

는 절대압 센서 for altimeter applications 기술적으로 가장 까다로운 사용 사례 중 하나입니다. 항공기 고도계는 예측 가능한 압력-고도 관계를 정의하는 국제 표준 대기(ISA) 모델을 사용합니다. 압력은 해수면에서 고도 10m 증가당 약 1.2hPa 감소합니다.

인증된 항공전자공학의 경우 센서는 DO-160G 환경 표준 및 RTCA/DO-178C 소프트웨어 보증 수준을 충족해야 합니다. 주요 사양은 다음과 같습니다.

• 압력 범위: 10~110kPa(-500m ~ ~30,000m의 고도 포함)
• 분해능: <1 Pa(~8cm 고도 분해능과 동일)
• 온도 보상: -55°C ~ 85°C
• MIL-STD-810에 따른 충격 및 진동 저항

소비자급 드론 및 UAV는 조용한 조건에서도 ±1m 미만의 고도 정확도를 달성하는 저가형 MEMS 기압 센서(예: 24비트 해상도, I²C 인터페이스)를 사용하여 자동화된 비행 제어 및 귀국 기능에 충분합니다.

3.2 HVAC 시스템용 절대 압력 센서

에서 절대압 센서 for HVAC systems 의 주요 역할은 압축기 회로, AHU(공조 장치) 공급 및 환기 플레넘, BAS(빌딩 자동화 시스템)의 냉매 압력을 모니터링하는 것입니다. 차동 센서를 사용하는 필터 차압 모니터링과 달리, 냉매 회로 관리에는 압력-엔탈피(P-H) 다이어그램을 사용하여 냉매 과열도와 과냉도를 정확하게 계산하기 위한 절대 압력이 필요합니다.

3.3 의료기기

의료용 절대 압력 센서 인공호흡기, 마취 기계, 주입 펌프, 혈압 모니터, 투석 장비에 내장되어 있습니다. 규정 요구 사항(IEC 60601-1, ISO 80601)에서는 유체 접촉 재료에 대한 생체 적합성, 전자기 호환성(EMC) 및 엄격한 교정 추적성을 요구합니다.

주요 의료용 센서 특성:

• 정확도: ±0.1% FS 이상, NIST 추적 가능 교정 사용
• 장기 드리프트: <±0.05% FS/년
• 매체 호환성: 식염수, 산소, 마취 가스 혼합물
• 출력: 최신 임베디드 아키텍처에 선호되는 온보드 온도 보상 기능을 갖춘 디지털(I²C/SPI)

3.4 자동차 시스템

자동차 애플리케이션 절대 압력 센서 매니폴드 절대 압력(MAP) 센서, 타이어 압력 모니터링 시스템(TPMS, 일반적으로 게이지임), 터보차저 부스트 압력 및 연료 탱크 증기압이 포함됩니다. MAP 센서는 엔진 제어 장치(ECU) 연료 분사 및 점화 시기 계산에 매우 중요합니다. AEC-Q100 1등급 인증(−40°C ~ 125°C), 높은 진동 및 연료 증기 노출을 견뎌야 합니다.

• 작동 범위: 10~400kPa 절대값(최대 부스트를 통해 유휴 진공 포함)
• 출력: 비율계량 아날로그(0.5~4.5V) 또는 SENT 디지털 프로토콜
• 응답 시간: 동적 엔진 이벤트의 경우 1ms 미만

3.5 Arduino 프로젝트를 위한 저가형 절대 압력 센서

는 rise of open-source hardware has created strong demand for a 저가형 절대 압력 센서 Arduino -호환 가능한 솔루션. 일반적으로 I²C 또는 SPI 출력을 갖춘 MEMS 기압 장치인 이러한 센서를 사용하면 기상 관측소, 고도 기록 장치, 실내 항법 및 드론 프로젝트를 최소한의 비용으로 사용할 수 있습니다.

Arduino 생태계에 사용되는 인기 있는 MEMS 절대 기압 센서는 다음을 제공합니다.

• 압력 범위: 300~1100hPa(-500m ~ ~9,000m의 고도 포함)
• 에서terface: I²C (400 kHz fast mode) or SPI
• 분해능: 24비트 ADC, 초고해상도 모드에서 <0.18Pa 분해능
• 공급 전압: 1.8~5V(3.3V 로직 호환)
• 패키지: 프로토타입 제작을 위한 LGA-8, QFN 또는 브레이크아웃 모듈
• 전류 소비: 절전 모드에서 1μA 미만(배터리 구동식 IoT 노드에 중요)

4. 올바른 절대압 센서를 선택하는 방법

4.1 평가할 주요 사양

올바른 선택 절대압 센서 여러 사양 차원에 걸쳐 체계적인 평가가 필요합니다. 엔지니어는 과도한 사양(비용 증가)과 과소 사양(현장 오류 발생)을 피해야 합니다.

4.2 Arduino 및 임베디드 시스템의 선택 기준

에 대한 저가형 절대 압력 센서 Arduino 또는 임베디드 마이크로컨트롤러 애플리케이션의 경우 우선순위는 인터페이스 호환성, 전력 소비 및 폼 팩터로 이동합니다. 고려 사항:

• 에서terface voltage levels : I²C/SPI 로직 레벨이 MCU(3.3V 또는 5V)와 일치하는지 확인하세요. 많은 MEMS 센서는 기본적으로 3.3V입니다. 5V Arduino Uno에 연결하는 경우 레벨 시프터를 사용하십시오.
• 도서관 지원 : Arduino 라이브러리 가용성이 확인되어 개발 시간이 대폭 단축되었습니다.
• 온칩 온도 센서 : 대부분의 MEMS 기압 센서에는 보상 및 이중 기능 모니터링을 위한 통합 온도 센서가 포함되어 있습니다.
• 샘플링 속도 : 기상 관측소의 경우 1Hz이면 충분합니다. UAV의 고도 유지에는 25~100Hz가 필요합니다.
• 절전 및 대기 모드 : 코인 셀 또는 소형 LiPo 팩에서 수년간 작동하는 것을 목표로 하는 배터리 구동 애플리케이션에 필수적입니다.

4.3 가격과 성능의 절충

는 cost of an 절대압 센서 정확성, 인증, 미디어 호환성 및 패키징을 통해 확장됩니다. 이러한 장단점을 이해하면 조달 팀과 시스템 설계자가 예산과 엔지니어링 요구 사항의 균형을 맞추는 데 도움이 됩니다.

5. MemsTech 소개 - 신뢰할 수 있는 MEMS 압력 센서 파트너

5.1 혁신을 위해 우시에서 설립

2011년에 설립되어 중국의 IoT 혁신 허브인 Wuxi National Hi-tech District에 위치한 MemsTech는 MEMS 압력 센서의 R&D, 생산 및 판매를 전문으로 하는 기업입니다. Wuxi National Hi-tech District는 반도체 및 MEMS 제조를 위한 아시아 최고의 생태계 중 하나로 자리매김하여 MemsTech에 대량, 고품질 센서 생산에 중요한 고급 제조 자원, 연구 파트너십 및 공급망 인프라에 대한 액세스를 제공합니다.

5.2 제공되는 제품 및 산업

멤스텍의 절대압 센서 제품 라인은 B2B 고객에게 서비스를 제공하도록 설계된 광범위한 압력 범위, 출력 유형 및 포장 옵션을 포함합니다.

• 의료 : ISO 13485 품질 관리 요구 사항을 준수하는 호흡 장비, 주입 시스템 및 진단 기기용으로 설계된 센서입니다.
• 자동차 : 매니폴드 압력, 연료 증기 및 브레이크 시스템 모니터링을 위한 AEC-Q100 Grade 1 인증을 충족하는 MEMS 압력 센서입니다.
• 가전제품 : 스마트폰, 스마트 홈 기기, 웨어러블, IoT 노드를 위한 소형, 저전력 MEMS 센서입니다.

5.3 조달팀과 도매 파트너가 MemsTech를 선택하는 이유

• 전문적인 R&D 역량 : 사내 MEMS 설계 및 프로세스 엔지니어링을 통해 OEM 및 ODM 고객을 위한 맞춤형 솔루션을 제공합니다.
• 과학적인 생산관리 : 통계적 공정 관리(SPC)를 갖춘 ISO 관리 제조 라인은 규모에 상관없이 일관된 수율과 품질을 보장합니다.
• 엄격한 포장 및 테스트 : 모든 센서는 배송 전에 전체 교정 및 기능 테스트를 거치며 옵션으로 100% HTOL(고온 작동 수명) 검사도 가능합니다.
• 경쟁력 있는 가격 : 수직 통합 및 대량 생산 효율성을 통해 MemsTech은 신뢰성을 저하시키지 않으면서 전체 시스템 BOM 비용을 줄이는 고성능, 비용 효율적인 감지 솔루션을 제공할 수 있습니다.

6. 자주 묻는 질문(FAQ)

Q1: 절대압 센서와 게이지 압력 센서의 근본적인 차이점은 무엇입니까?

안 절대압 센서 완전 진공(0 Pa)에 대한 상대 압력을 측정합니다. 게이지 압력 센서는 고도와 날씨에 따라 달라지는 지역 대기압을 기준으로 압력을 측정합니다. 그 결과, 절대압 센서 vs gauge pressure sensor 비교에 따르면 절대 센서는 안정적이고 위치 독립적인 측정을 제공하는 반면 게이지 센서는 관심 있는 공학적 양이 타이어 팽창이나 대기에 대한 탱크 가압과 같이 주변 압력보다 높거나 낮을 때 더 적합합니다.

Q2: 고도계 애플리케이션에서 절대 압력 센서는 어떻게 작동합니까?

에서 an 절대압 센서 for altimeter applications , 센서는 항공기 또는 UAV의 현재 고도에서 대기의 실제 기압을 측정합니다. 국제 표준 대기(ISA) 모델(낮은 고도에서 고도 이득 10m당 압력이 약 1.2hPa 감소함)을 사용하여 시스템은 압력 판독값을 고도 값으로 변환합니다. 센서 내부의 밀봉된 진공 기준은 이 측정이 객실 여압이나 지역 날씨의 영향을 받지 않도록 보장하여 비행 제어 시스템에 안정적이고 반복 가능한 고도 신호를 제공합니다.

Q3: DIY 고도 측정을 위해 저렴한 절대 압력 센서를 Arduino와 함께 사용할 수 있습니까?

예. 에이 저가형 절대 압력 센서 Arduino - 호환 가능한 MEMS 장치(일반적으로 24비트 I²C 기압 센서)는 정체된 대기에서 0.5m 이상의 고도 분해능을 달성할 수 있습니다. Arduino는 I²C를 통해 원시 압력 데이터를 읽고 고도 측정 공식(또는 단순화된 ISA 근사치)을 적용하고 고도를 미터 단위로 출력합니다. 최상의 결과를 얻으려면 각 세션 전에 현지 지상 기압 교정을 수행하십시오. 해수면의 절대 압력은 날씨로 인해 매일 ±2~3hPa씩 달라지며, 이는 수정 없이 ±17~25m의 고도 오류로 해석됩니다.

Q4: HVAC 시스템용 절대 압력 센서를 선택할 때 가장 중요한 사양은 무엇입니까?

에 대한 절대압 센서 for HVAC systems 애플리케이션에서 가장 중요한 사양은 다음과 같습니다. (1) 압력 범위 - 과도 현상을 포함하여 전체 냉매 작동 압력을 포괄해야 합니다. (2) 미디어 호환성 —습식 재료는 R-410A, R-32 또는 R-134a와 같은 냉매와 호환되어야 합니다. (3) 총 오류 대역(TEB) 전체 작동 온도 범위에 걸쳐; (4) 출력 인터페이스 —빌딩 시스템의 긴 케이블에는 4~20mA 전류 루프가 선호됩니다. 그리고 (5) 진입 보호 — 습기 및 세척제에 노출되는 장비실 환경에 대한 최소 IP67입니다.

Q5: 절대 압력 센서는 수명 기간 동안 정확도를 어떻게 유지합니까?

장기적인 안정성 절대압 센서 밀봉된 진공 기준 챔버의 무결성, 다이어프램 재료의 크리프 저항, ASIC 보상 알고리즘의 품질에 따라 달라집니다. 고품질 MEMS 센서는 연간 ±0.1% FS 이상의 장기 안정성을 달성합니다. 인증된 정확도를 유지하려면 센서를 주기적으로 재보정해야 합니다. 일반적으로 응용 분야의 규제 요구 사항에 따라 1~3년마다 수행됩니다. 중요한 응용 분야(의료, 항공우주)에서 제조업체는 NIST 추적 가능한 교정 인증서와 게시된 드리프트 특성화 데이터를 제공해야 합니다.

참고자료

• 프레이든, J. (2016). 최신 센서 핸드북: 물리학, 설계 및 응용 (5판). 뛰는 것. https://doi.org/10.1007/978-3-319-19303-8
• 에서ternational Electrotechnical Commission. (2005). IEC 60770-1: 산업 공정 제어 시스템에 사용되는 트랜스미터 - 1부: 성능 평가 방법 . IEC.
• MEMS 및 센서 산업 그룹(MSIG). (2023). MEMS 및 센서 시장 보고서 . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: 항공 장비의 환경 조건 및 테스트 절차 . RTCA, Inc.
• 내쇼날 인스트루먼트. (2022). 압력 센서 기본 사항: 센서 유형 및 선택 가이드 . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/press-sensor.html
• 보쉬 센서텍. (2023). BST-BMP390-DS002: BMP390 압력 센서 데이터시트 . 보쉬 Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/압력 센서/bmp390/
• 에서ternational Organization for Standardization. (2016). ISO 13485:2016 – 의료기기 – 품질 관리 시스템 . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: 집적 회로에 대한 오류 메커니즘 기반 스트레스 테스트 인증 . 자동차 전자 협의회.
