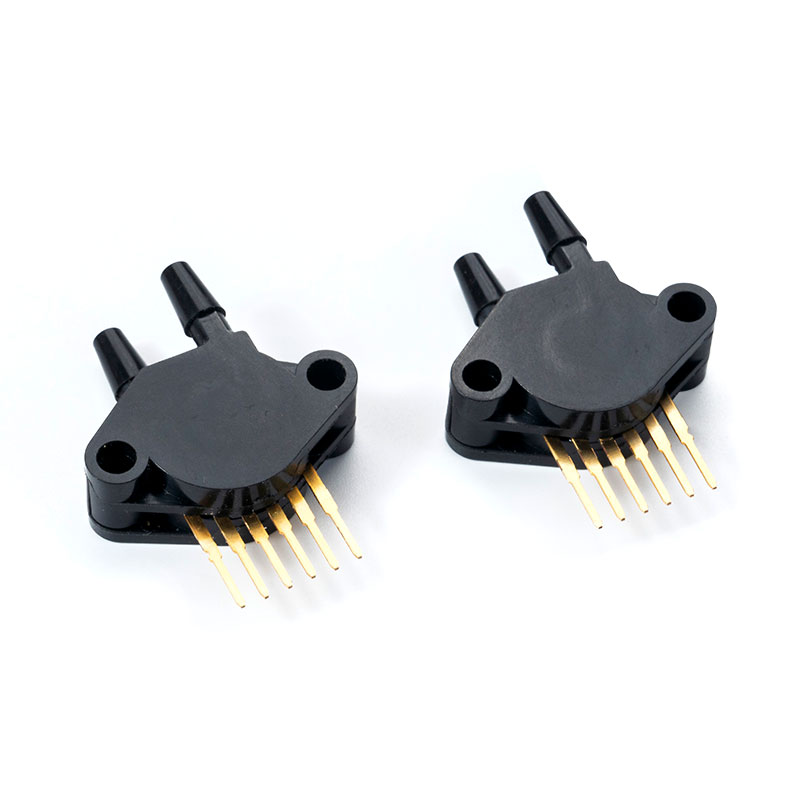

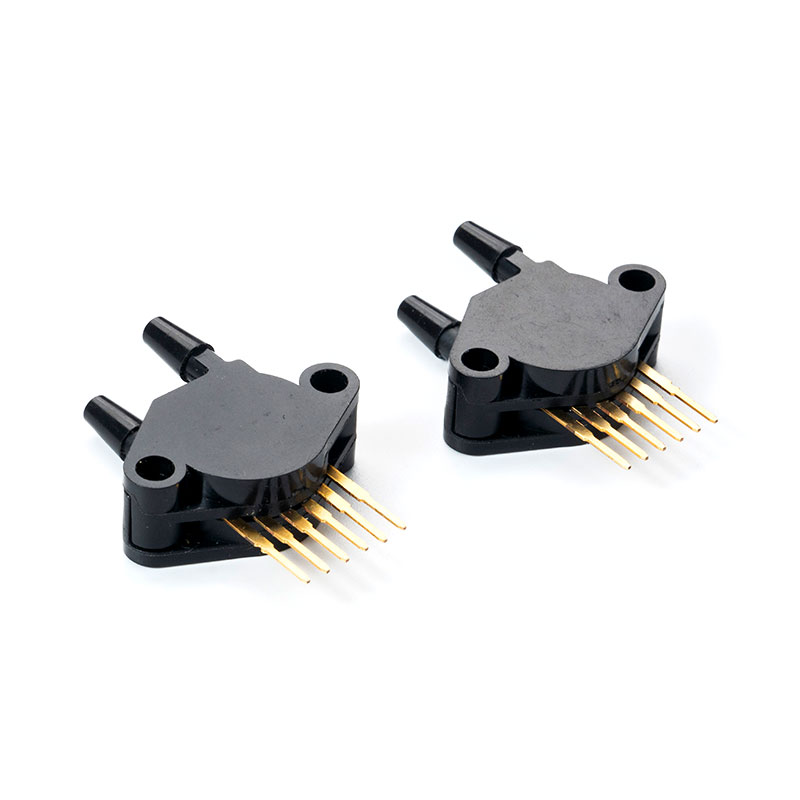

1.일반사양
표 1. 한계 매개변수
| 특징 | 최소 | 최대. | 단위 |
| 공급 전압(V공급) | -0.3 | 6 | Vdc |
| 보관온도 | -40 | 125 | ℃ |
표 2. 압력 유형
| 압력의 종류 | 설명 |
| 절대 | 출력은 적용된 압력과 내장된 기준 진공 사이의 차이에 비례합니다. |
| 게이지 압력 | 출력은 가해진 압력과 대기(주변) 압력의 차이에 비례합니다. |
| 차압 | 출력은 각 포트(포트 1 – 포트 2)에 가해지는 압력의 차이에 비례합니다. |
2. 아날로그 출력 기술 매개변수
표 3. 아날로그 출력 사양
(별도의 언급이 없는 한 VS = 5.0Vdc, TA = 25°C.)
| 특징 | 기호 | 최소 | 일반 | 맥스 | 단위 |
| 압력 범위 (1) | 팝 | 0 15 | — — | 100115 | kPa |
| 공급 전압 (2) | VS | 4.75 | 5 | 5.25 | VDC |
| 공급 전류 | IO | — | 7 | 10 | mAdc |
| 최소imum pressure offset (3) , (0~85°C) @ VS = 5.0V | VOFF | 0.088 | 0.2 | 0.313 | VDC |
| 풀스케일 출력 (4) , 차동 및 절대(0 ~ 85 °C) @ VS = 5.0V | VFSO | 4.587 | 4.7 | 4.813 | VDC |
| 본격적인 스팬 (5) , 차동 및 절대(0 ~ 85 °C) @ VS = 5.0V | VFSS | — | 4.5 | — | VDC |
| 정확도 (6) | — | — | — | ±2.5 | %VFSS |
| 감도 | V/P | — | 45 | — | mV/kPa |
| 응답 시간 (7) | TR | — | 1 | — | ms |
| 풀스케일 출력 시 출력 소스 전류 | IO | — | 0.1 | — | mAdc |
| 워밍업 시간 (8) | — | — | 20 | — | ms |
| 오프셋 안정성 (9) | — | — | ±0.5 | — | %VFSS |
1. 1.0kPa(킬로파스칼)은 0.145psi와 같습니다.
2. 장치는 지정된 여기 범위 내에서 비율적입니다.
3. 오프셋(VOFF)은 최소 정격 압력에서의 출력 전압으로 정의됩니다.
4. 풀 스케일 출력(VFSO)은 최대 또는 최대 정격 압력에서의 출력 전압으로 정의됩니다.
5. VFSS(풀 스케일 스팬)는 최대 정격 압력에서의 출력 전압과 최소 정격 압력에서의 출력 전압 간의 대수적 차이로 정의됩니다.
6. 정확도(오류 예산)는 다음으로 구성됩니다.
선형성: 지정된 압력 범위 이상의 압력과 직선 관계에서 출력 편차가 발생합니다.
온도 히스테리시스: 차압이 0인 상태에서 온도가 최소 또는 최대 작동 온도 지점으로 순환된 후 작동 온도 범위 내의 모든 온도에서 출력 편차입니다.
압력 히스테리시스: 이 압력이 25°C에서 최소 또는 최대 정격 압력으로 순환될 때 지정된 범위 내의 모든 압력에서 출력 편차입니다.
TcSpan: 25°C를 기준으로 0~85°C의 온도 범위에 대한 출력 편차입니다.
TcOffset: 25°C를 기준으로 0~85°C의 온도 범위에 걸쳐 적용된 최소 압력에 따른 출력 편차입니다.
공칭 편차: 오프셋 또는 전체 범위에 대한 공칭 값의 편차(25°C에서 VFSS의 백분율)입니다.
7. 응답 시간은 지정된 압력 단계 변화에 따라 출력의 증분 변화가 최종 값의 10%에서 90%로 이동하는 데 걸리는 시간으로 정의됩니다.
8. 워밍업 시간은 압력이 안정된 후, 제품이 규정된 출력 전압을 충족시키는 데 필요한 시간으로 정의됩니다.
9. 오프셋 안정성은 1000시간의 펄스 압력, 바이어스 테스트를 통한 온도 사이클링을 받았을 때 제품의 출력 편차입니다.
