개요

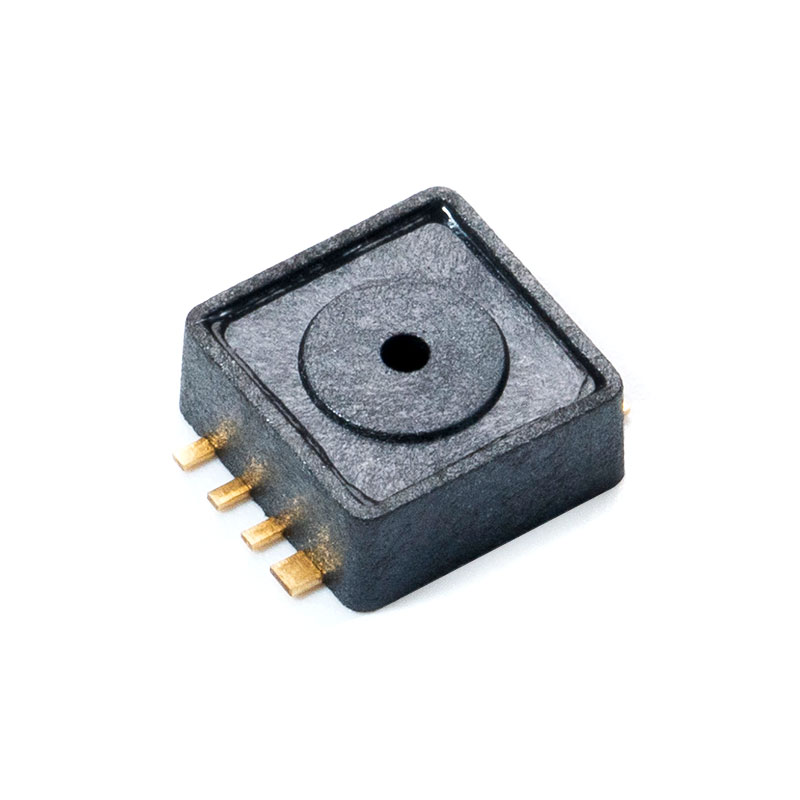

MCP-J20 시리즈 압력 센서는 MEMS 압저항 코어를 압력 감지 요소로 사용하여 주변 압력에 비례하는 원시 신호를 출력합니다. 16비트 ADC가 내장된 컨디셔닝 칩은 민감한 부품을 구동하고 원래 신호를 증폭, 온도 보상 및 선형화하여 적용된 압력과 선형적으로 관련된 아날로그 전압 출력 신호를 출력합니다.。
전달 함수
 | OUT=에이×P비 주의： OUT은 볼트 단위로 측정된 아날로그 출력 전압입니다. P는 kPa 단위의 압력 값, 절대 압력입니다. A와 B는 아래 표를 참조하세요. |
그림 3.1 시뮬레이션된 출력 전달 함수
| 제품 모델 | 범위(kPa) | 출력 전압 범위(V) | 게인 및 오프셋 | |||
| 포 | 홍보 | OL | 아 | A | B | |
| MCP-J20-15115K | 15 | 115 | 0.5 | 4.5 | 0.04 | 0.1 |
| MCP-J20-20250K | 20 | 250 | 0.5 | 4.5 | 0.0173915 | 0.152174 |
| MCP-J20-20400K | 20 | 400 | 0.5 | 4.5 | 0.0105265 | 0.2894735 |
