전기적 사양(MCP-H10)
| 특징 | 기호 | 최소 | 일반 | 맥스 | 단위 |
| 전압 @ 뷔s=5.0뷔(MCP-H10-A 시리즈) | V 에스 | 4.75 | 5 | 5.25 | VDC |
| 전압 @ Vs=3.3V(MCP-H10-B 시리즈) | V 에스 | 3 | 3.3 | 3.6 | VDC |
| 작동 전류 | 이오 | — | 3 | mADC | |
| 정확도(0℃ ~ 85℃) | — | — | — | 1.5 | %V 에프SS |
| ADC 분해능 | RES ADC | — | 24 | — | 비트 |
| DAC 해상도 | RES DAC | — | 12 | — | 비트 |
| 빈도 | F 시스템 | 1 | MHz | ||
| 응답 시간 | 티 R | — | 2.5 | — | 밀리초 |
| 시작 시간 | — | — | 100 | — | 밀리초 |
| ESD 보호 | — | — | 2 | — | KV |

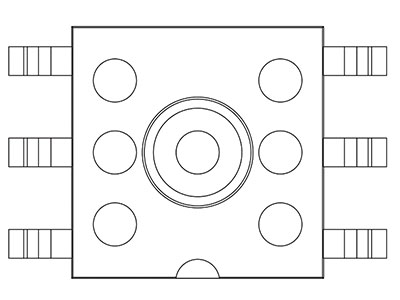

패키징 및 핀 정의(H11데이터시트)
| 묘사하다 | 아니요. | 핀 정의 | 설명하다 | ||
 | 1 | N/C | 공중에 매달리다 | ||
| 1 | 6 | 2 | SDA | 나 2 C 직렬 양방향 데이터 핀 | |
| 2 | 5 | 3 | SCL | 나 2 C 직렬 클록 입력 핀 | |
| 3 | 4 | 4 | VDD | 전원 공급 장치 | |
| 5 | 접지 | 근거 | |||
| 6 | N/C | 공중에 매달리다 | |||
절대 최대 정격(H11데이터 시트)
| 매개변수 | 기호 | 최소 | 전형적인 | 최대 | 단위 | 메모 |
| 전압 | 뷔DD | -0.3 | 5.8 | 뷔 | ||
| 디지털 핀 전압 | 비오 , 파다 | -0.3 | 뷔DD 0.3 | 뷔 | 25°C | |
| 과부하 압력 | P프루프 | 2X | kPaG | |||
| 파열 압력 | 버스트 | 3X | kPaG | |||
| ESD 보호 | HBM | 4 | kV | |||
| 보관 온도 | 쯧쯧 | -40 | 125 | °C |
권장 작업 범위(H11Datasheet)
| 매개변수 | 기호 | 최소 | 전형적인 | 최대 | 단위 | 메모 |
| 전원 전압 1 | 뷔DD | 3.0 | 5 | 5.5 | V | |
| 작동 범위 | 프렌지 | -100 | 1000 | kPa | 다양한 범위 옵션 사용 가능 | |
| 작동 온도 | 토퍼 | -20 | 85 | °C |
